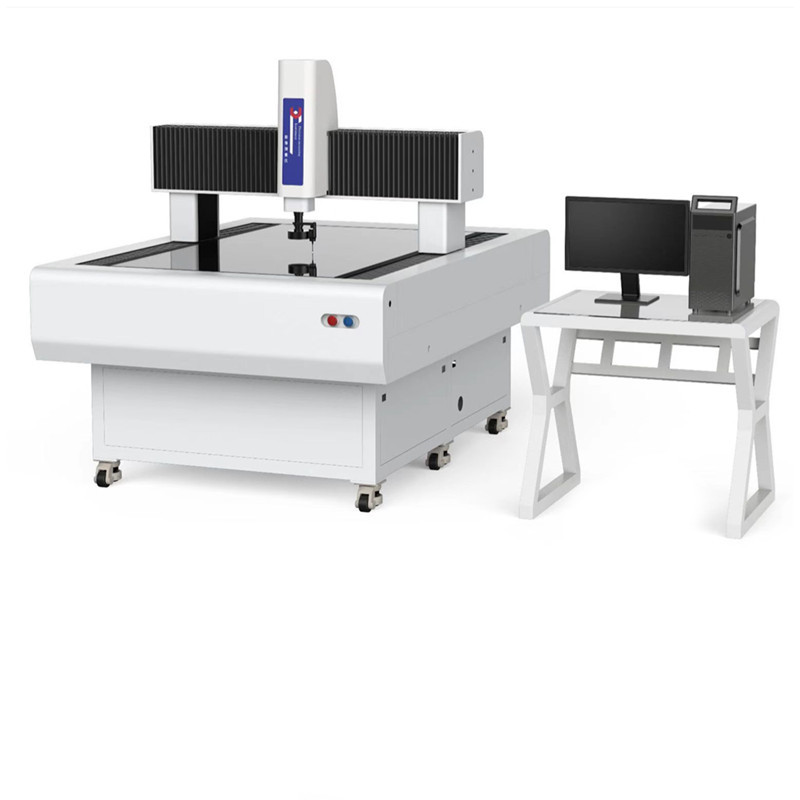

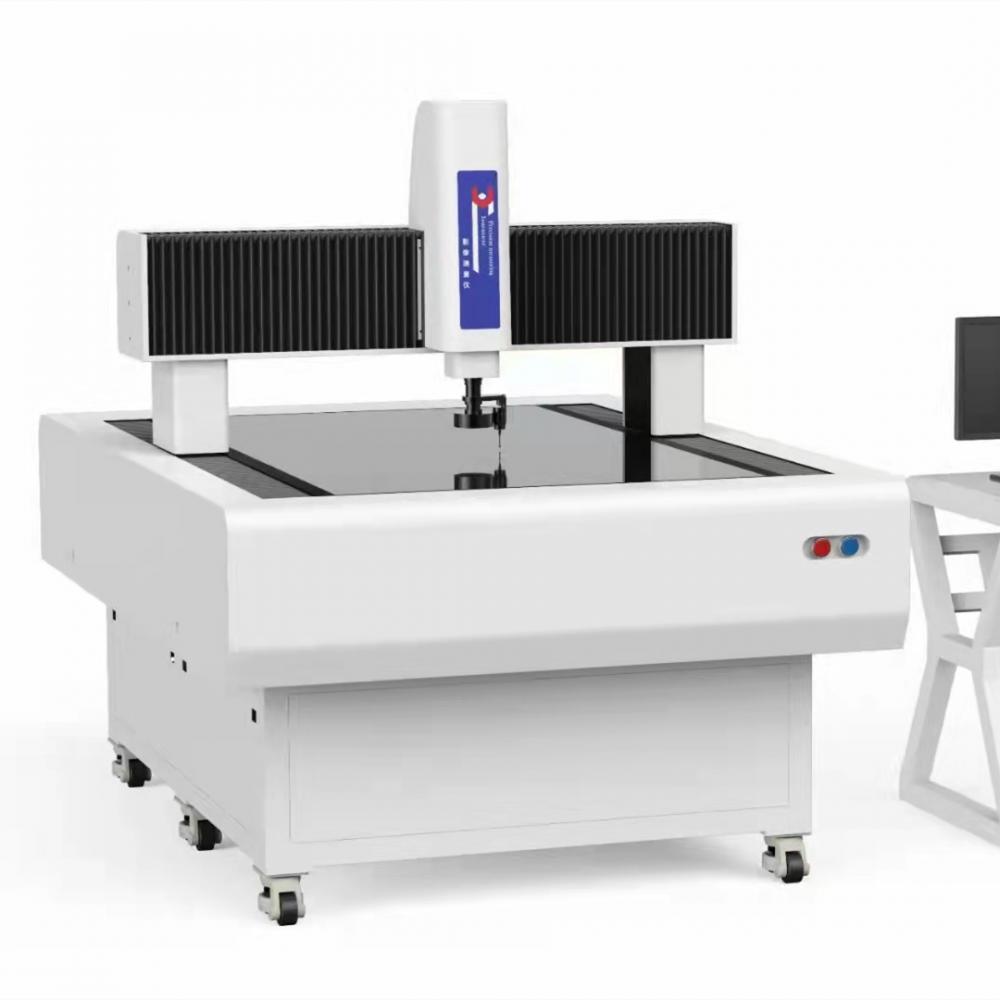

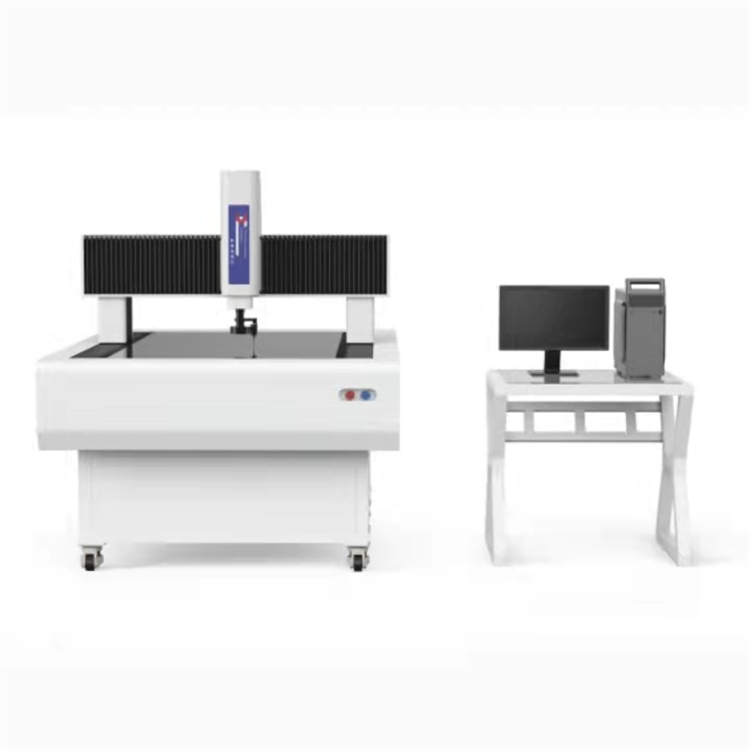

Instrument de mesure de précision pour grande taille de pièce

Modèle no: LMCNC1080

Marque: DEXUN

Certification: rechain, Scoc

Prendre en charge la personnalisation: Odm, Obm

Lieu d'origine: Chine

Mesure: 1000 * 800 * 180

Dimensions globales: 1400 * 1300 * 960

Le instrument de mesure d'image portique est un dispositif de mesure avancé conçu pour les clients ayant des exigences générales de mesure. Il utilise des systèmes d'images domestiques, des systèmes de contrôle de mouvement, des rails de guidage linéaires précis et des règles de réseau pour fournir aux clients l'équipement nécessaire et répondre aux exigences de contrôle de la qualité du produit au moindre coût possible. L'appareil peut effectuer des mesures automatiques à trois axes sur le plan xyz et prend en charge divers accessoires tels que les sources de lumière de surface, les sources de lumière de contour, les rockers, les sondes de contact, les lentilles de zoom automatiques, etc. Il est équipé d'un logiciel de mesure 3d-in-c, qui fournit diverses fonctions de base telles que la mesure géométrique, la navigation cartographique, la conception de programmes CNC, la sortie de rapports, etc. Le système logiciel comprend des fonctionnalités de programmation et d'automatisation. Les tâches peuvent être générées pour la mesure automatique des lots et des opérations interactives automatiques et manuelles sont prises en charge. Le dispositif permet un grossissement manuel de l'objectif sans recorrection. La source lumineuse est automatiquement contrôlée et prend en charge l'éclairage automatique. L'instrument de mesure d'image portique prend également en charge le contrôle automatique de cinq anneaux et huit zones de lumière de surface et de chaque segment de lumière de contour. Il dispose d'une fonction de mise au point automatique et peut effectuer des mesures de hauteur. C'est une solution fiable et rentable pour les clients qui nécessitent rapidement des mesures précises de leurs produits.

Statistiques de sorties et de données

1. Word, Excel, rapports txt et fichiers autocad peuvent être sortis.

2. supporter la sortie en temps réel pour les modèles d'excel, et personnaliser les modèles.

3. seules les données de la dernière tâche exécutée peuvent être sorties.

4. Le. Le fichier du premier format est généré automatiquement lors de l'exécution de la tâche pour enregistrer les détails de l'exécution de la tâche.

5. imprimer après l'exécution: imprimer directement après l'exécution de la tâche.

6. Sortie des données de tâche vers le fichier: sortie des résultats de l'exécution de la tâche vers le texte et sortie des données de tâches du même nom vers le même fichier.

7. Les résultats de la tâche peuvent être automatiquement sortis dans le texte csv selon le répertoire spécifié et le nom de la tâche, facilitant ainsi l'analyse unifiée des résultats du même type de pièce. Fonction statistique spc, importe le premier fichier et effectue un contrôle de qualité efficace.

8. la zone d'attribut des métadonnées affichera les métadonnées mesurées en temps réel.

9. la zone primitive hors tolérance affiche les primitives normales, les primitives hors tolérance, les primitives non mesurées, etc. par catégorie.

L'instrument de mesure d'image automatique à portique CNC est spécialement conçu pour la mesure de grande taille et convient à la mesure de course à grande échelle dans les industries PCB, LCD, tôles, aérospatiales et d'autres industries. Il adopte une structure de pont mobile et rassemble les concepts de conception les plus avancés de l'industrie. Avec la conception la plus parfaite et le contrôle du processus de production le plus strict, il garantit la précision et la stabilité de la machine.

Caractéristiques

Structure de pont mobile, mesure automatique à grande course, contrôle CNC à quatre axes.

Machine de granit de précision avec haute précision et bonne stabilité.

Souris complète, commande automatique de type poignée, facile à utiliser.

La règle à réseau fermé sinpo a une grande précision et une bonne stabilité.

La lentille optique à grossissement variable peut réaliser une mesure à grossissement variable.

Source de lumière de surface annulaire programmable à 5 anneaux et 8 zones et source de lumière de contour LED.

Mesure automatique de la hauteur de mise au point, sonde de contact peut être ajoutée.

Logiciel de mesure d'image entièrement automatique zonson2d.

Fournir diverses spécifications et configurations standard et personnaliser selon les besoins.
