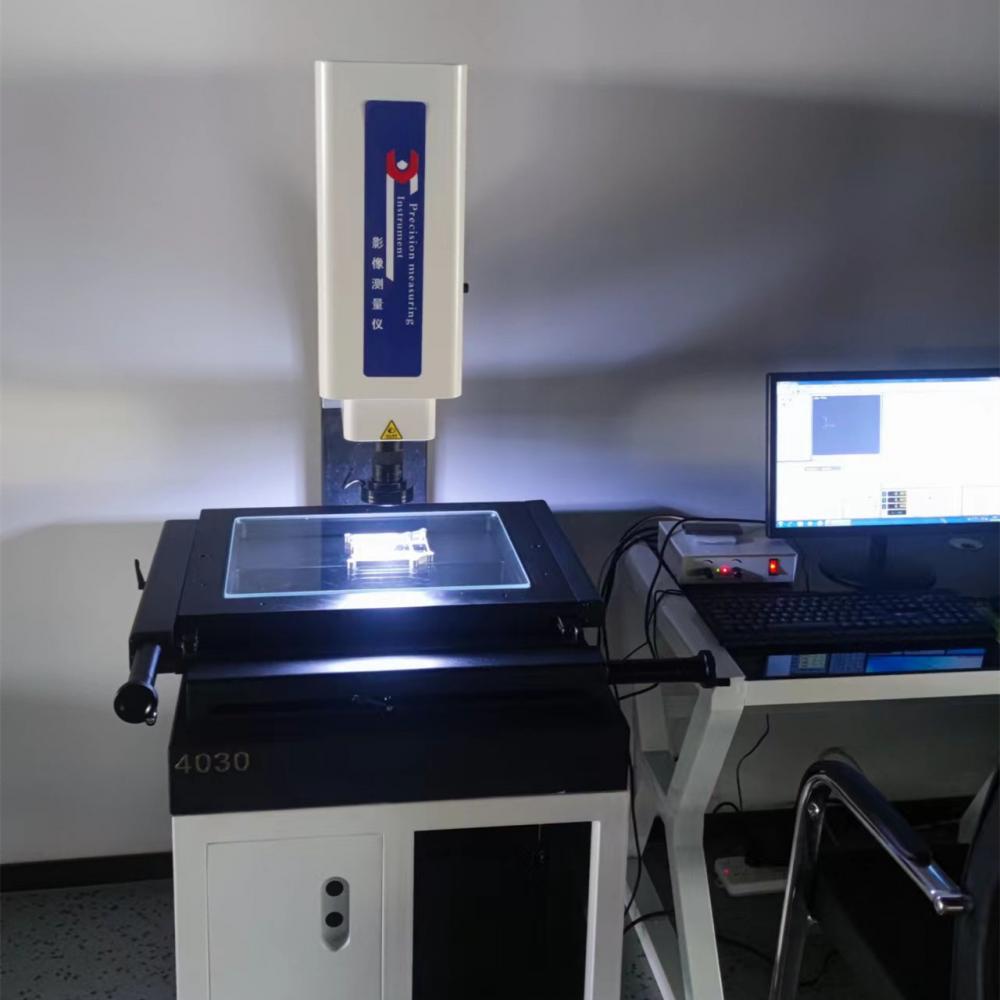

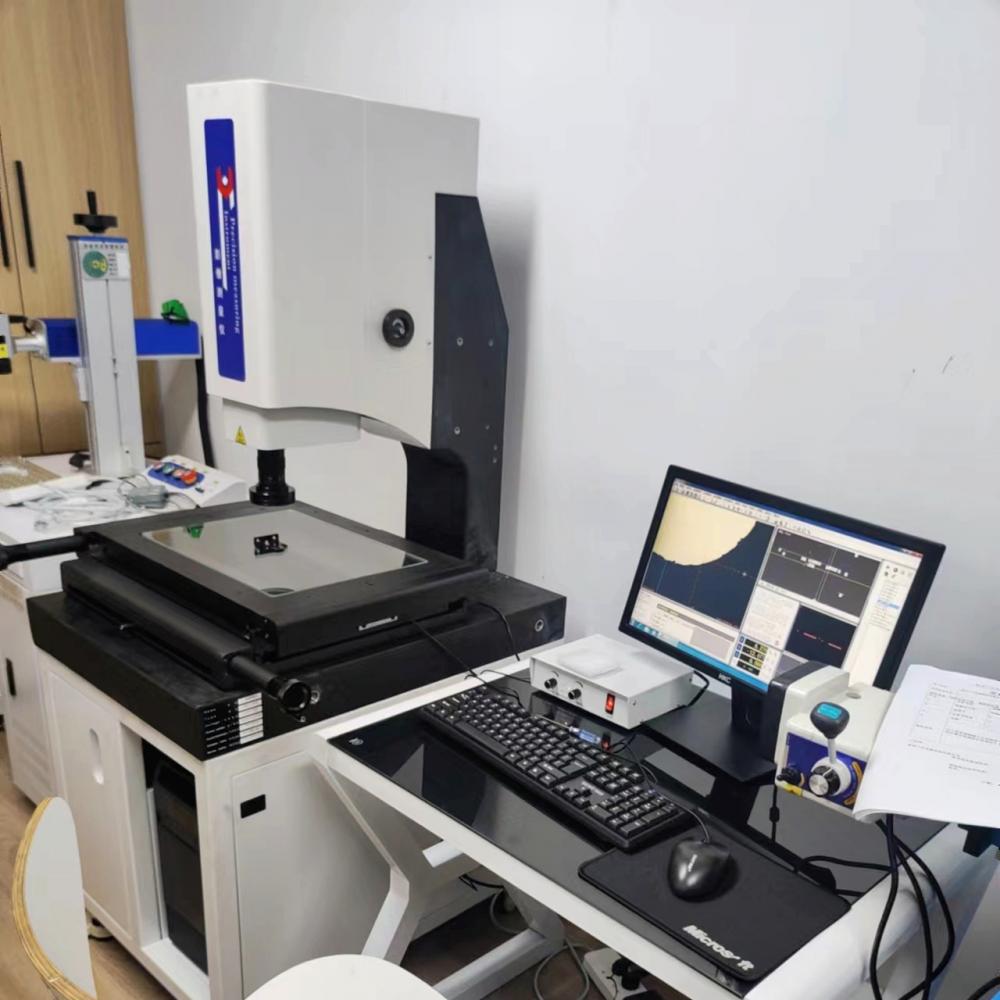

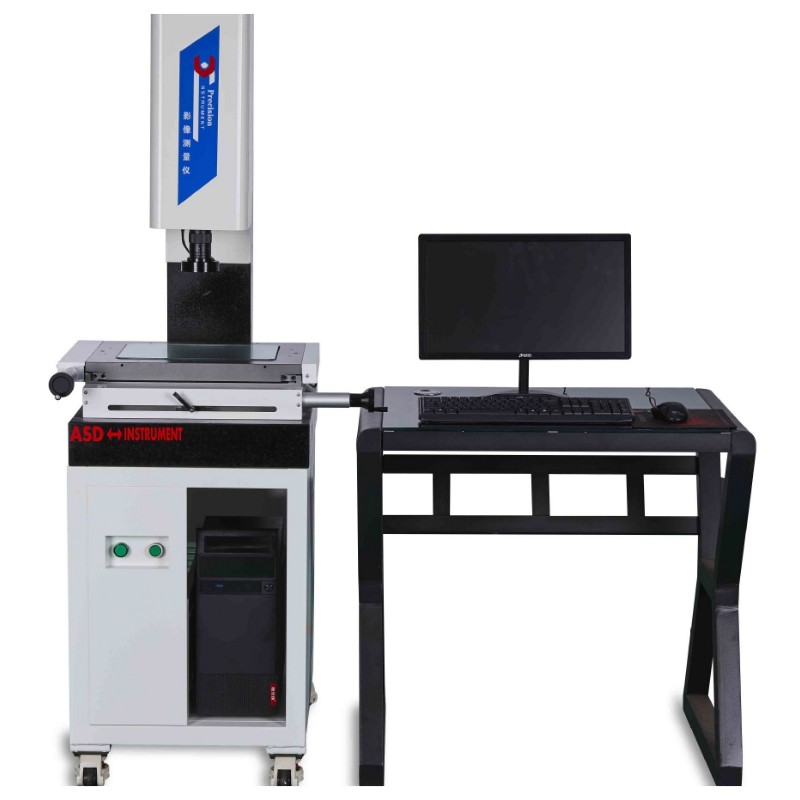

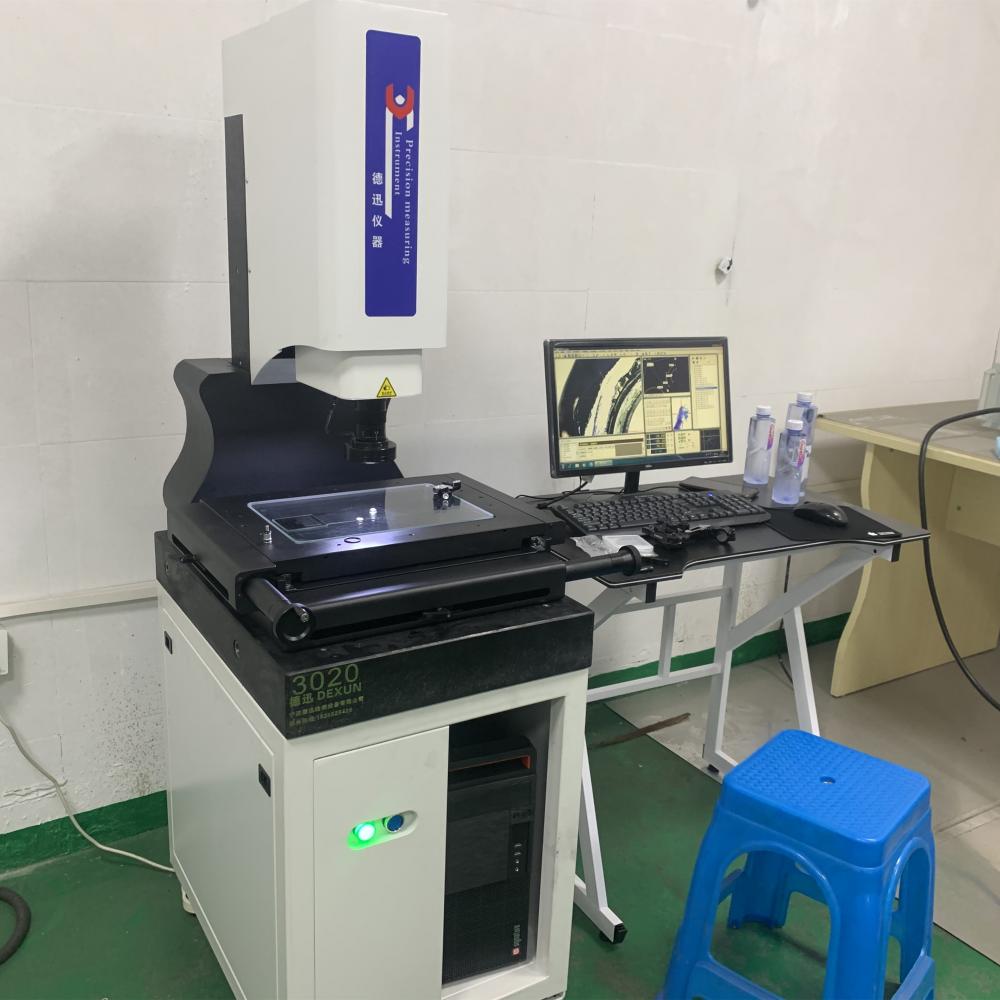

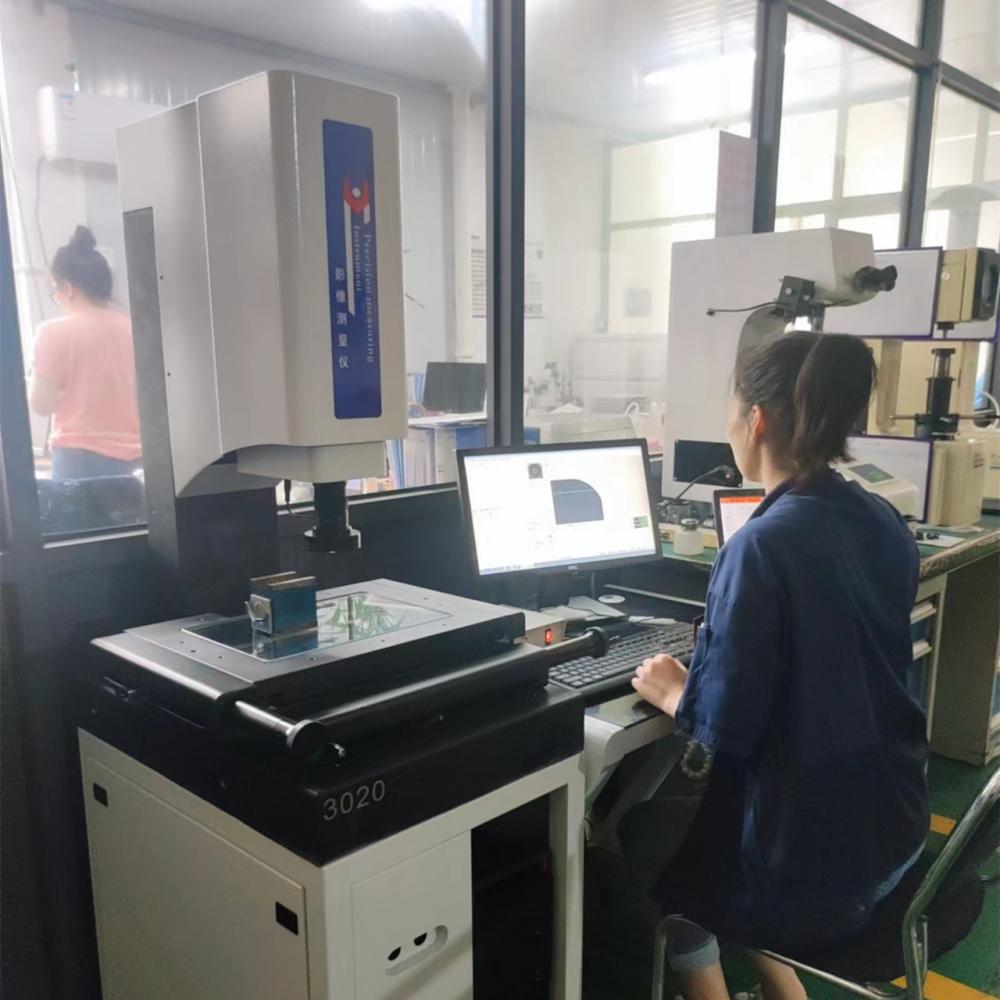

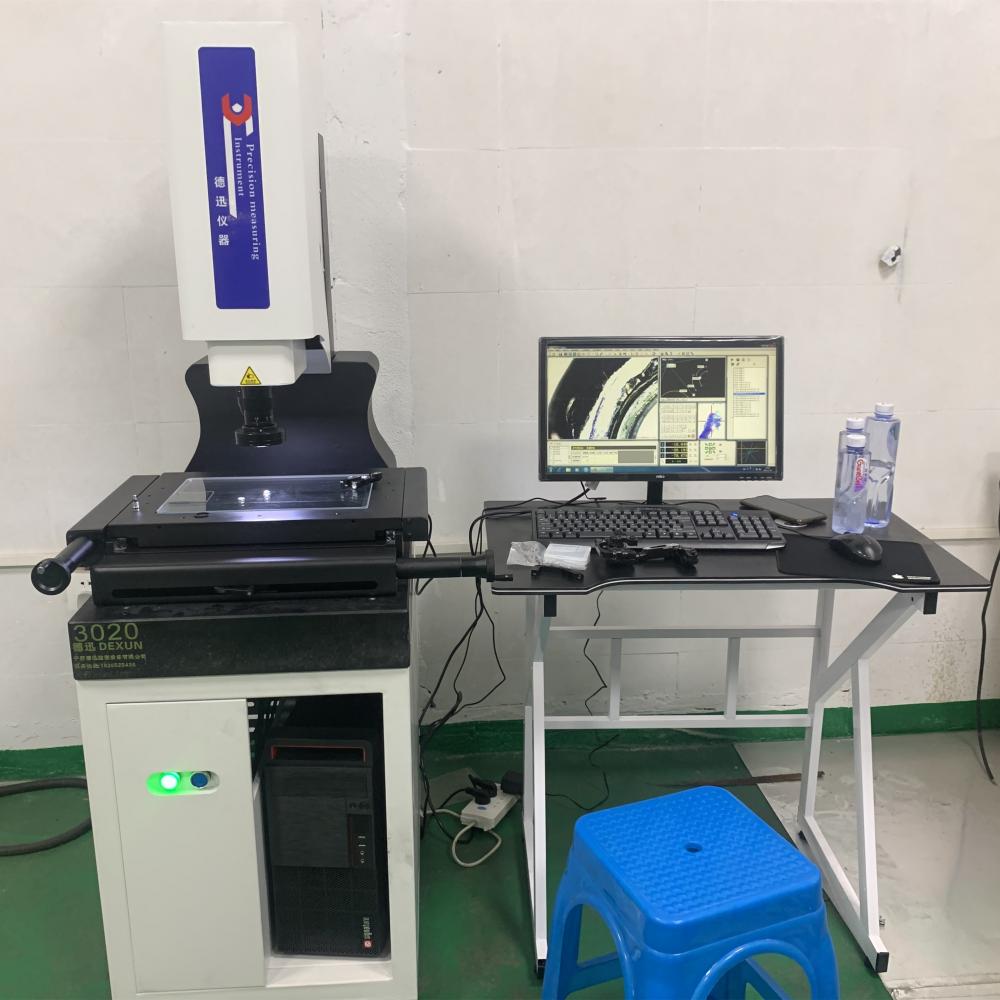

Grand équipement de mesure vidéo CNC 2,5 dimensions

Modèle no: DZX3020

Marque: DEXUN

Certification: rechain, Scoc

Prendre en charge la personnalisation: Obm, Odm

Lieu d'origine: Chine

Mesure: 300 * 200 * 180

Dimensions globales: 580 * 680 * 980

L'instrument de mesure d'image semi-automatique signifie que l'axe z peut se miser au point automatique: le logiciel peut déterminer automatiquement le plan de mise au point, garantir la précision de chaque mise au point, réduire la valeur d'erreur causée par les facteurs humains, améliorer la reproductibilité de la mise au point, rendre l'image après mise au point la plus claire, améliorer encore la précision de la mesure ultérieure, insérer le programme de mise au point automatique dans le processus de programmation pour éliminer la série de valeurs d'erreur qui peuvent survenir dans les produits lots et entrer le programme de fonctionnement.

Fonctions de base du logiciel de mesure:
Focalisation automatique à l'axe z: l'ordinateur détermine automatiquement le plan de focalisation pour garantir la précision de chaque focalisation, réduire les erreurs causées par le jugement humain, améliorer la reproductibilité de la focalisation, afin que l'image après la focalisation puisse atteindre la meilleure, améliorant ainsi également la précision des mesures ultérieures. De plus, une mise en évidence automatique peut être insérée pendant le processus de programmation pour éliminer la différence de hauteur possible des produits lots et entrer dans le programme.

Capture automatique: utilisez des outils d'images pour capturer rapidement et automatiquement les points de limite des contours géométriques de base et les ajuster directement dans des lignes, des cercles et des arcs.

Fonction de cartographie: sortie directe du graphique mécanique au format dxf, réalisation de la fonction de lecture 2d et connexion sans soucis avec autocad, Pro/e, ug et d'autres logiciels.

Fonction de photographie: la pièce dans la zone de mesure est grandifiée, photographiée et sortie graphiquement et convertie en (. bmp,. jpg).

Rapport de mesure: définir des tolérances pour les données de mesure, faire des jugements automatiques, sélectionner les données de mesure requis et générer des rapports de graphique Word et Excel standard.

Indication photométrique: guider l'utilisateur à ajuster la lumière et l'ombre de la source lumineuse à la meilleure intensité pour réduire l'incertitude causée par les activités humaines.

Mesure de base: mesure des points, lignes, cercles, arcs et ellipses.

Annotations en ligne: dimensions, annotations de rayon, annotations de diamètre, annotations d'angle, annotations linéaires, annotations d'alignement, annotations textuelles, annotations de coordonnées, etc. peuvent être annotées dans des images en temps réel.

Annotation hors ligne: il peut être dimensionné dans toute la vue aérienne.

Mesure géométrique: distance entre deux sommets d'arc, distance entre deux lignes, ligne verticale, ligne parallèle, ligne de coupe, ligne étendue, point d'intersection de deux lignes, point d'intersection de ligne et cercle, point d'intersection de deux cercles, ligne tangente de cercle, ligne tangente de deux cercles, arc de connexion de deux lignes, bisecteur d'angle.

Fonctions auxiliaires: copier, sélectionner tous, supprimer, déplacer, miroir, tourner.

Système de coordonnées: définir le système de coordonnées client, le système de coordonnées à trois points, la translation de l'origine des coordonnées et la rotation des coordonnées.

Marquage des coordonnées: marquez la position des coordonnées de n'importe quel point sur l'écran en fonction de l'origine des coordonnées auto-définie (0,0).

Fonction de contraste: le programme peut entrer directement le fichier dxf, dans la zone de mesure de l'image, réaliser la comparaison de mesure visuelle entre l'image grandissée de la pièce et le dessin de conception standard.

Dessin: le profil réel de la pièce dans l'image en temps réel peut être décrit pour former un dessin technique complet, et la méthode de dessin est similaire à autocad.

Format de rapport: les données de mesure peuvent être importées directement dans les fichiers de dessin excel, word et cad.

Fonction de recherche automatique des bords: le logiciel utilise une recherche automatique des bords, ce qui peut réduire les erreurs causées par le jugement visuel.
