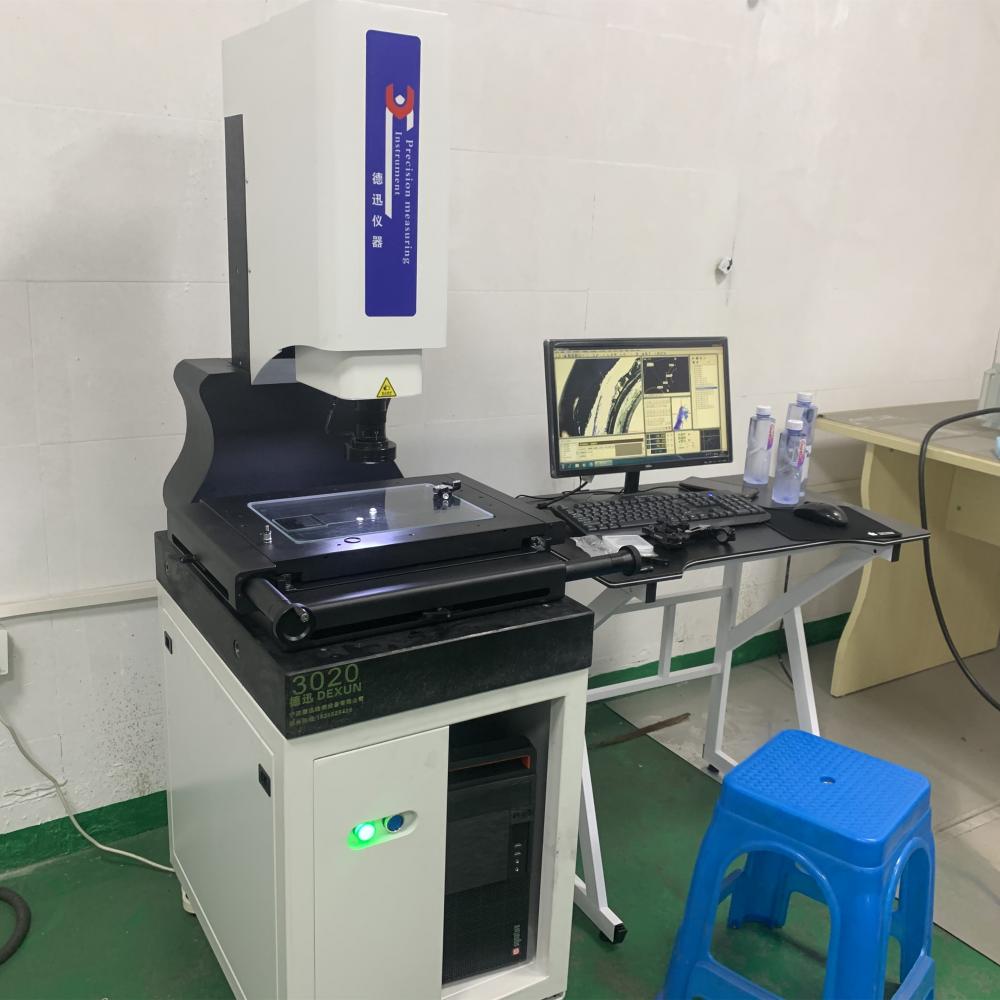

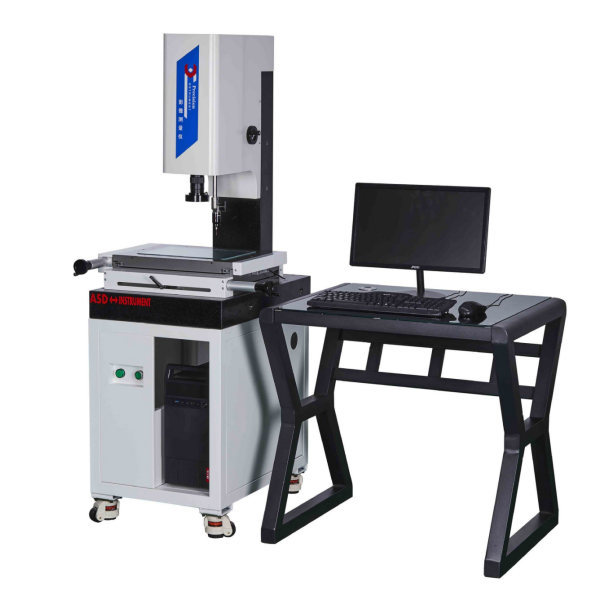

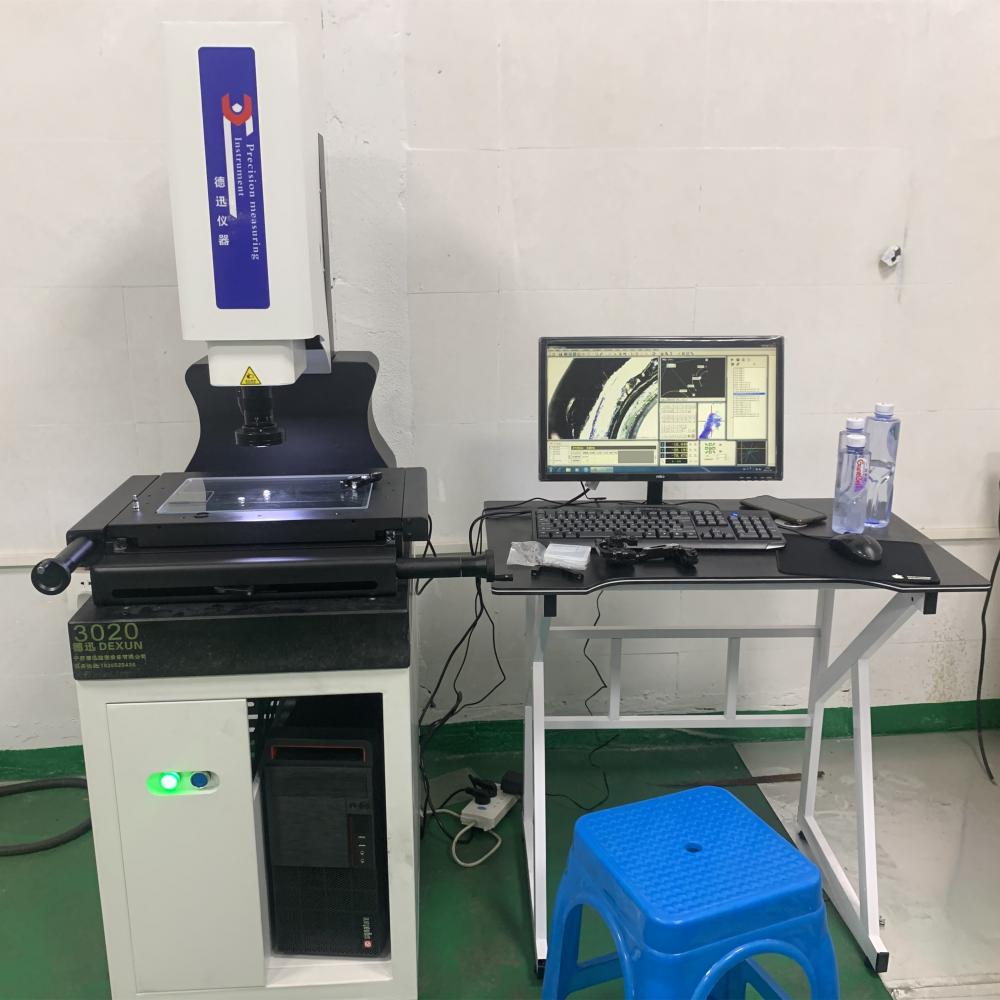

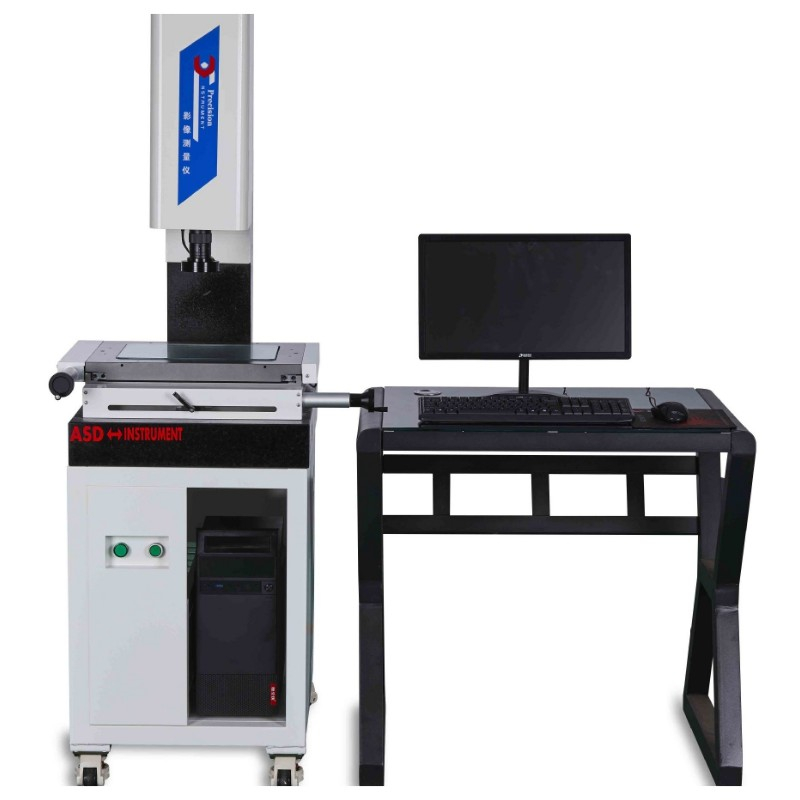

Instrument de mesure d'image à élément quadratique de haute précision

Modèle no: DZX5040G

Marque: DEXUN

Certification: rechain, Scoc

Prendre en charge la personnalisation: Obm, Odm

Lieu d'origine: Chine

Mesure: 500 * 400 * 200

Dimensions globales: 780 * 880 * 980

Il s'agit d'un équipement de mesure à haute configuration et à bas prix entre l'instrument de mesure automatique CNC et l'instrument de mesure manuel TLS. L'instrument est principalement utilisé pour la mesure de coordonnées bidimensionnelles, y compris des éléments géométriques tels que les points, les lignes, les cercles, les arcs, les rectangles et la longueur, l'angle, le contour et la forme de la surface de la pièce. Il peut également être utilisé pour la mesure auxiliaire tridimensionnelle, telle que la hauteur des pas, la profondeur du trou, la planéité de la surface, etc.

L'instrument de mesure d'image semi-automatique signifie que l'axe z peut se miser au point automatiquement: le logiciel peut déterminer automatiquement la surface de mise au point, garantir la précision de chaque mise au point, réduire la valeur d'erreur causée par des facteurs humains, améliorer la reproductibilité de la mise au point, rendre l'image après mise au point la plus claire, améliorer encore la précision de la mesure ultérieure, et peut insérer un programme de mise au point automatique pendant le processus de programmation, éliminer la série possible de valeurs d'erreur des produits lots et entrer dans le programme d'opération.

Avantages de l'instrument

Par rapport à des produits similaires, les projecteurs de mesure produits par notre entreprise ont les caractéristiques suivantes:

L'instrument peut détecter efficacement les contours et les formes de surface de diverses pièces complexes, telles que: modèles, estampages, cames, filage en spirale, engrenages, fraises de formage et autres outils, outils et pièces, ainsi que terminaux, horloges, diamants, etc.

Plus largement utilisé, il est largement utilisé dans les machines, les moules, les instruments, l'électronique, l'industrie légère et d'autres industries, et c'est un équipement de vérification de mesure indispensable pour les salles de mesure et les ateliers de production.

Précision de mesure de L'instrument: (3 + L/200) μm

Résolution des coordonnées X, y: 1 μm

Système de traitement des données: système de traitement des données multifonctionnel, affichage chinois complet peut effectuer l'échantillonnage multipoint, la rotation des coordonnées, la sortie de données rs-232 de détection de point, de ligne, de distance et d'angle, qui peut être directement importé dans cad.
